[네트워크] VMware에 EVE-NG 설치하고 네트워크 시뮬레이션 실습하기

안녕하세요!



이번 시간에는 가상 시뮬레이터 환경을 제공하는 EVE-NG를 설치하고

스위치, 라우터, 방화벽 등 네트워크 시뮬레이션을 해볼 수 있는 플랫폼입니다



기존의 네트워크 장비들을 실제로 구매하게 되면 실습을 하기 위해 많은 비용을 소모해야 하기 때문에

가상의 시뮬레이션 환경을 만들어 실습을 해볼 수 있습니다



EVE-NG 설치하기

https://www.eve-ng.net/index.php/download/

Download

EVE-NG 공식 홈페이지입니다

이곳에서 EVE-NG를 다운로드하시면 되고, 우리가 하려고 하는 것은 VMware라는 하드웨어 가상화 소프트웨어에

EVE-NG를 올려서 사용하려고 합니다

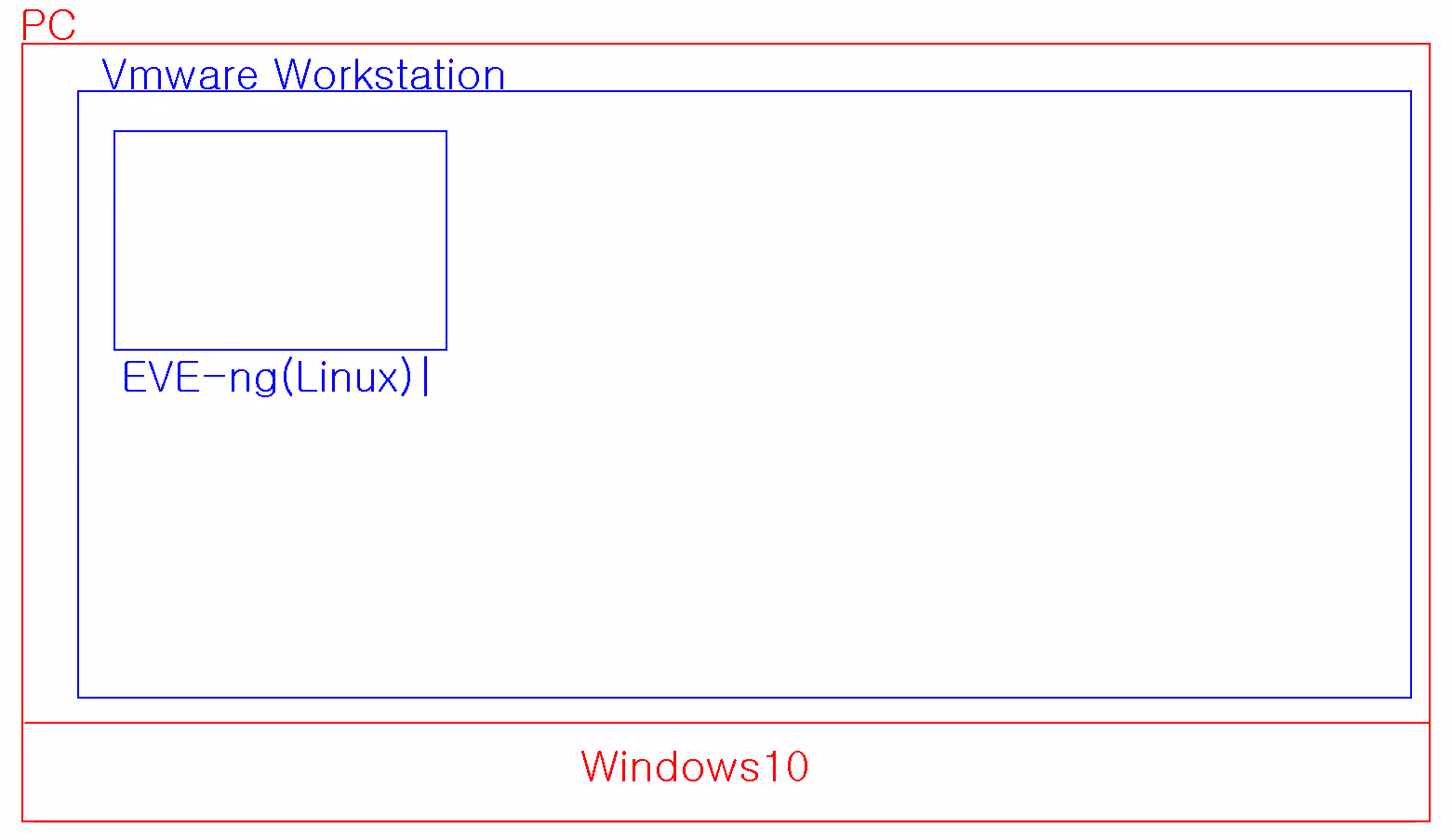

그림으로 보게 되면 우리가 사용하는 PC에 VMware Workstation을 설치하고 그 위에

EVE-NG를 설치하는 것인데 EVE-NG는 Linux base입니다

VMware를 사용하면 우리가 사용하는 PC위에 다양한 운영체제를 올릴 수 있습니다

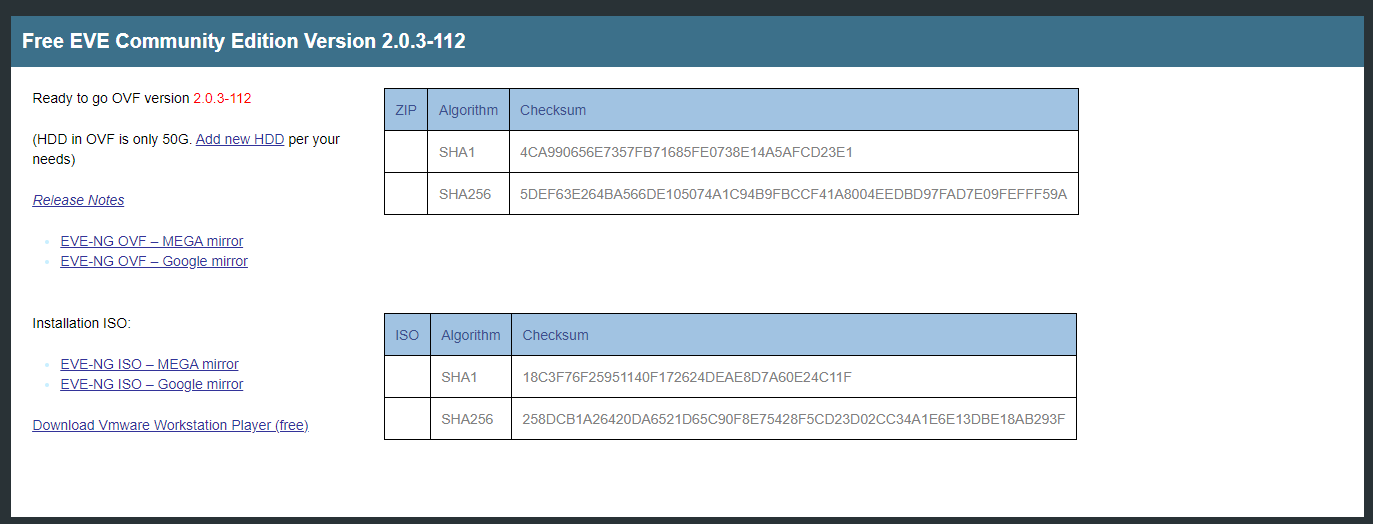

위의 홈페이지에서 Window Client를 클릭하여 EVE Community Edition Version을 설치해줍니다

EVE-NG.OVF - MEGA로 된 파일을 설치해주겠습니다



EVE-NG를 설치해준 후 VMware Workstation을 켜서 다음과 같이

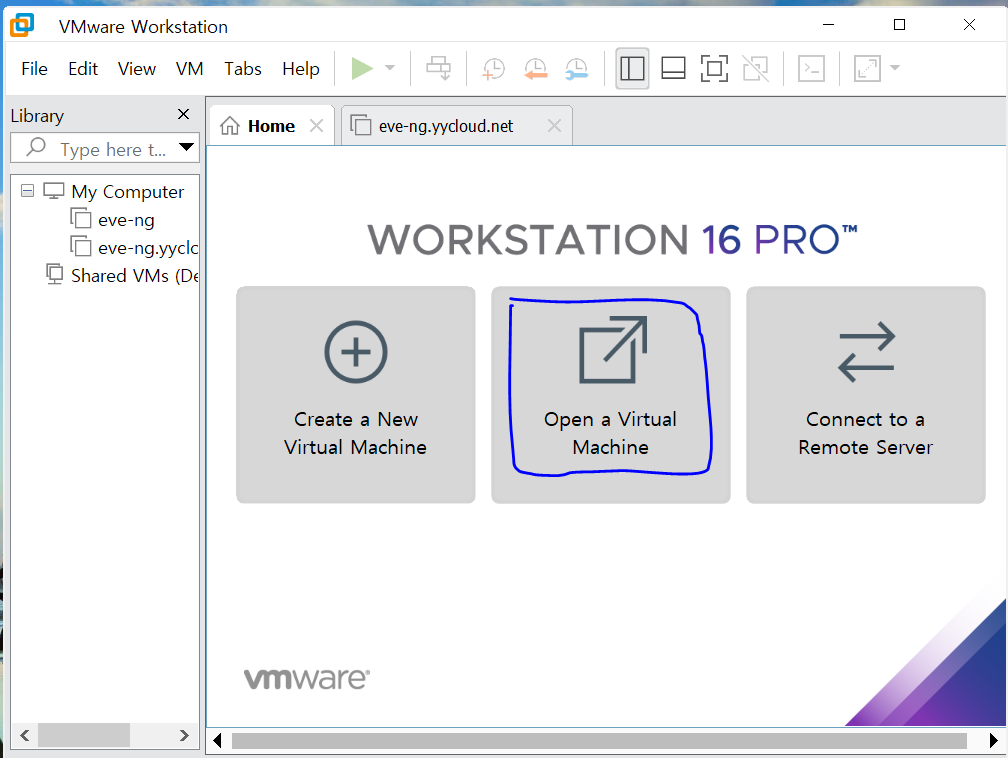

Open a Virtual Machine을 눌러줍니다

저는 VMware Pro로 진행하지만 VMware Community 버전도 괜찮습니다

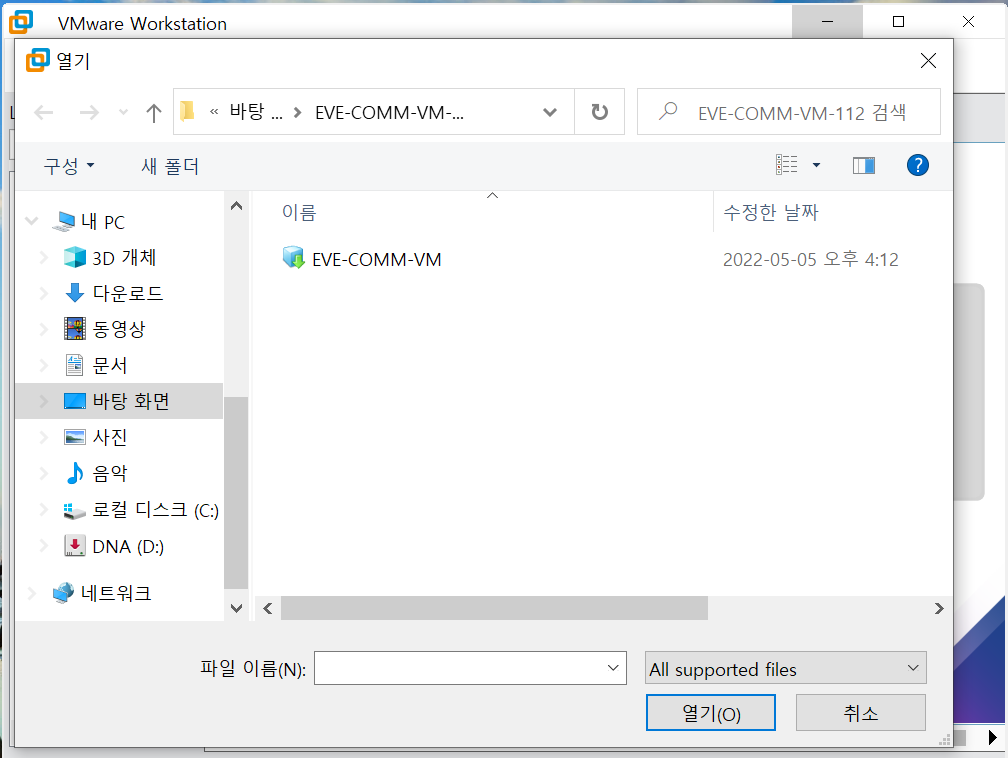

그러면 다음과 같이 다운받은 OVF 파일이 보이는데 이것을 눌러주세요

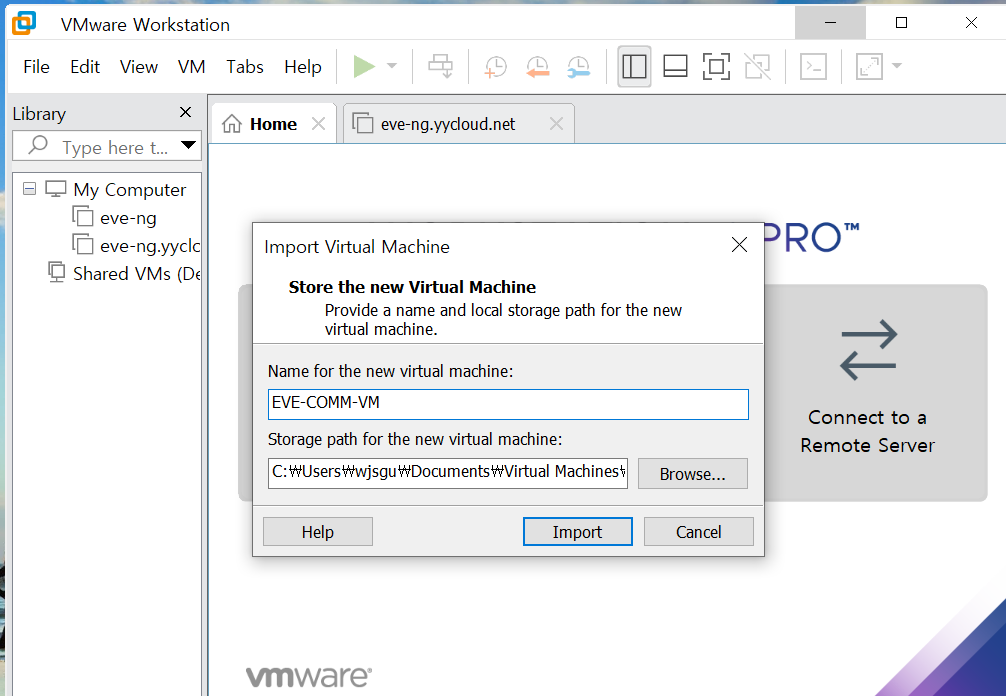

자동으로 새로 생성될 VM Path 경로가 설정되고 이름은 알아서 설정해주시면 됩니다

Import 클릭

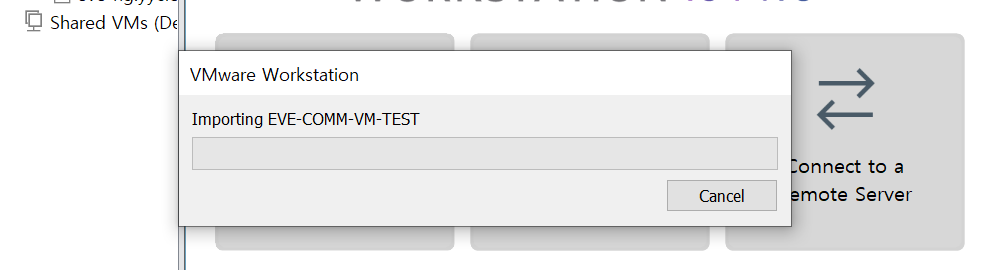

기다려주겠습니다



기본적으로 VMware는 현재 실행 중인 PC의 자원을 사용하기 때문에 자원 이상의 성능을 낼 수는 없지만

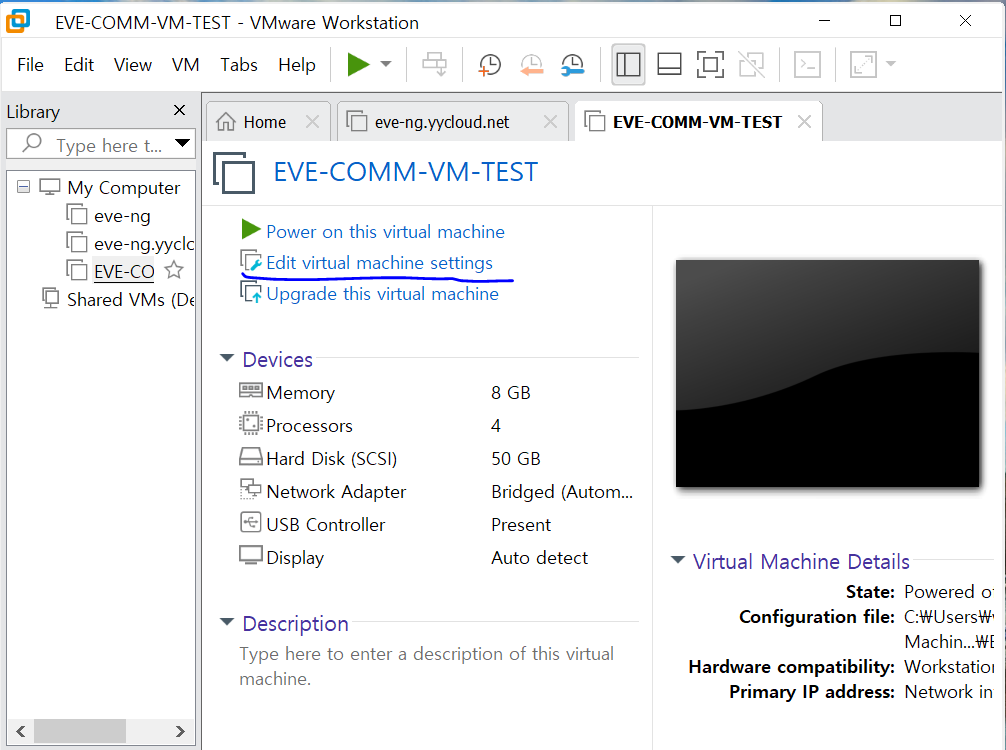

Edit virtual machine settings로 하드웨어에 장치를 추가/제거할 수 있고 사용자가 Custom 할 수 있습니다

기본적으로 EVE-NG는 Hard Disk가 50GB이기 때문에 더 사용하기 위해서는

사용자가 직접 하드 디스크를 추가해야 합니다

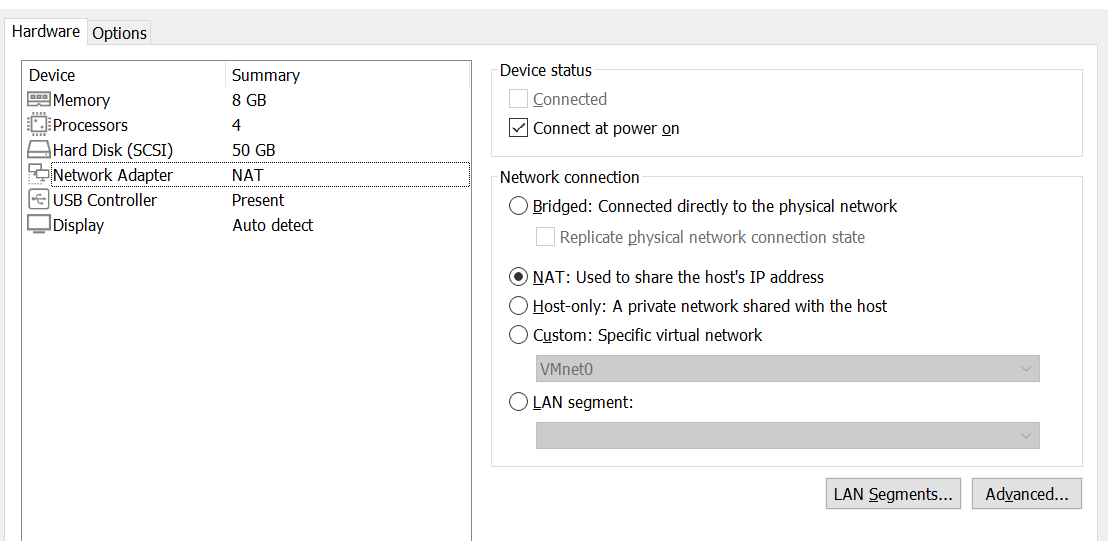

Setting에서 Network Adapter만 NAT로 바꿔준 후 OK를 눌러주세요



이번 시간에는 장치를 추가하는 것이 메인이 아니기 때문에 장치 추가는 다른 포스팅에서 다루겠습니다

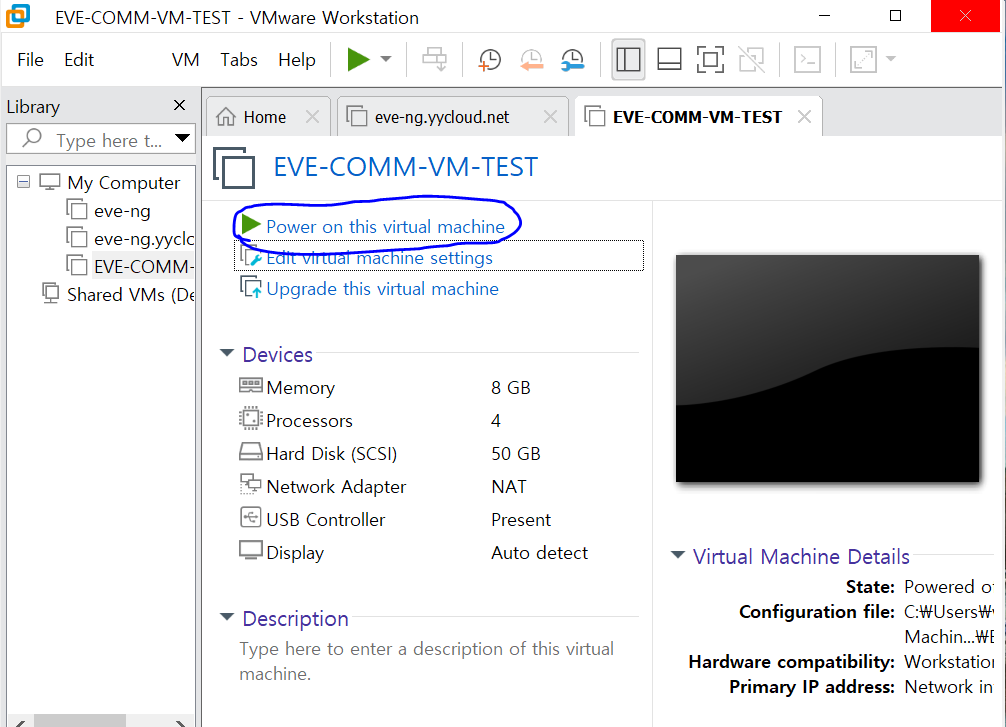

화면에 보이는 Power on this virtual machine을 눌러서 전원을 켜주세요

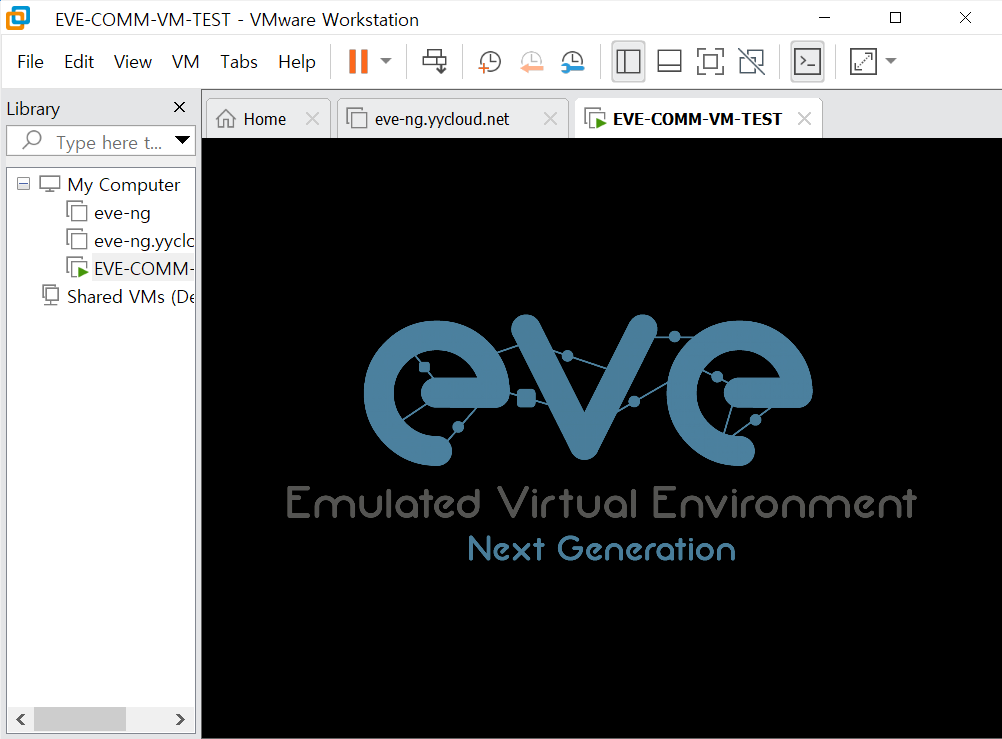

다음과 같이 EVE-NG 로고가 뜨고 이어서

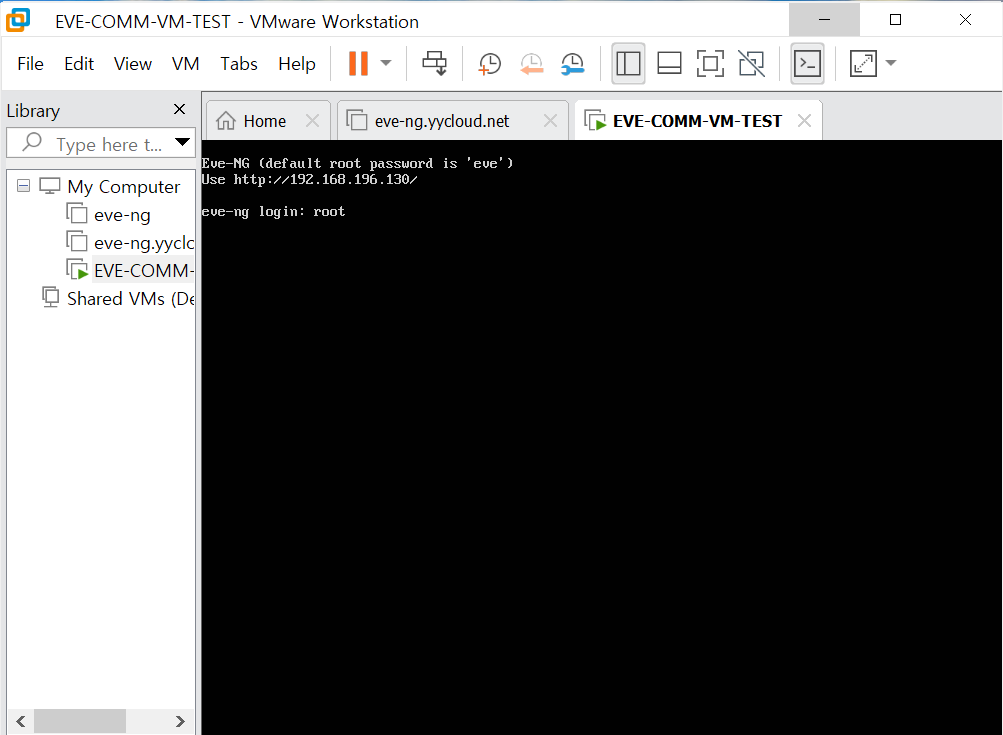

로그인 화면이 보입니다



eve-ng의 기본 로그인 아이디는 root로 설정되어 있으며,

기본 비밀번호는 eve로 설정되어 있습니다



비밀번호를 입력할 때는 입력을 하여도 사용자 눈에는 보이지 않습니다

따라서 그냥 eve를 치고 Enter를 눌러주세요



#EVE-NG 화면을 클릭하면 마우스가 사라질 수 있습니다

-Ctrl+Alt를 누르면 윈도우 화면에 다시 마우스가 나타납니다



로그인하셨다면 초기 설정 화면입니다

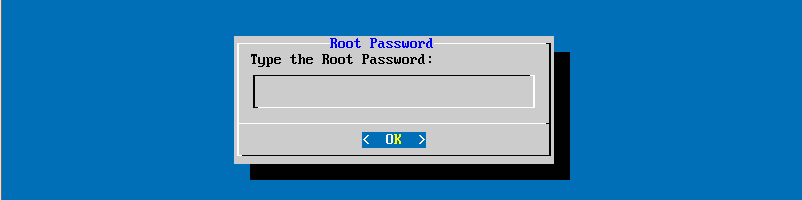

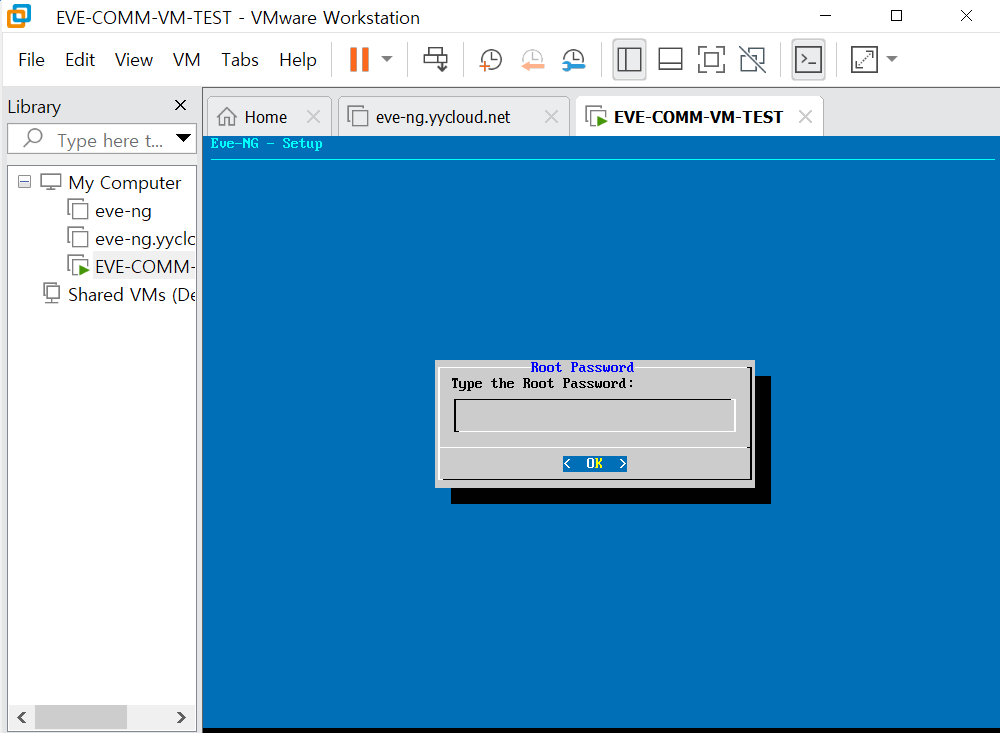

비밀번호를 설정하는 화면인데요 사용자분께서 잃어버리지 않을 만한 비밀번호로 설정해주세요

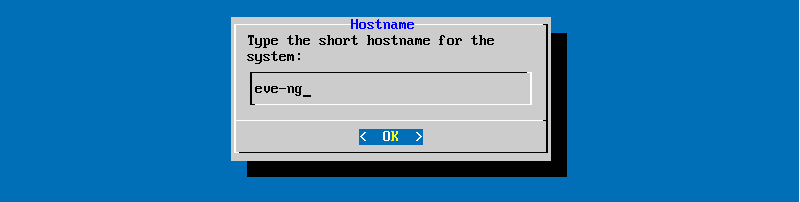

호스트네임은 저는 그냥 eveningdev로 주겠습니다

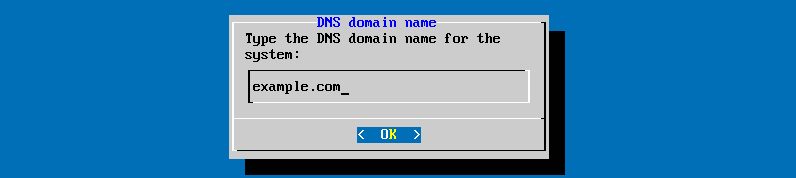

DNS domain name은 그냥 default 값으로 두고 설정하지 않겠습니다

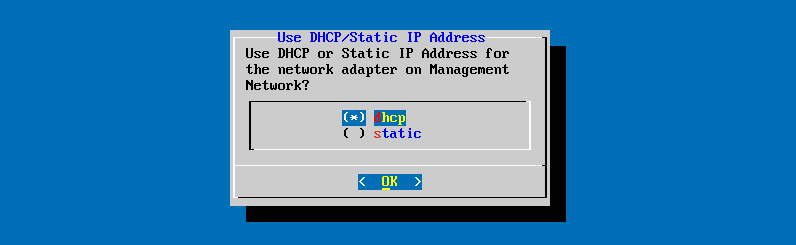

저는 따로 수동으로 입력하고 싶지 않아서 dhcp를 선택해주겠습니다

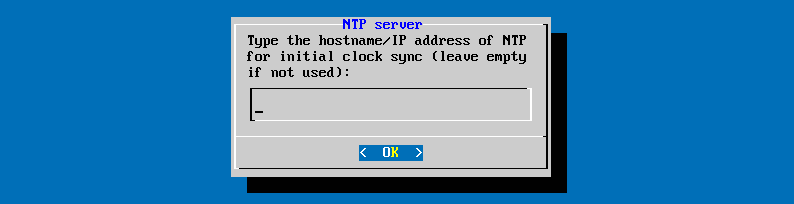

NTP server 역시 그냥 아무것도 주지 않고 Enter치고 넘어가겠습니다

마지막도 Direct connect 하시고 설정을 끝내주세요

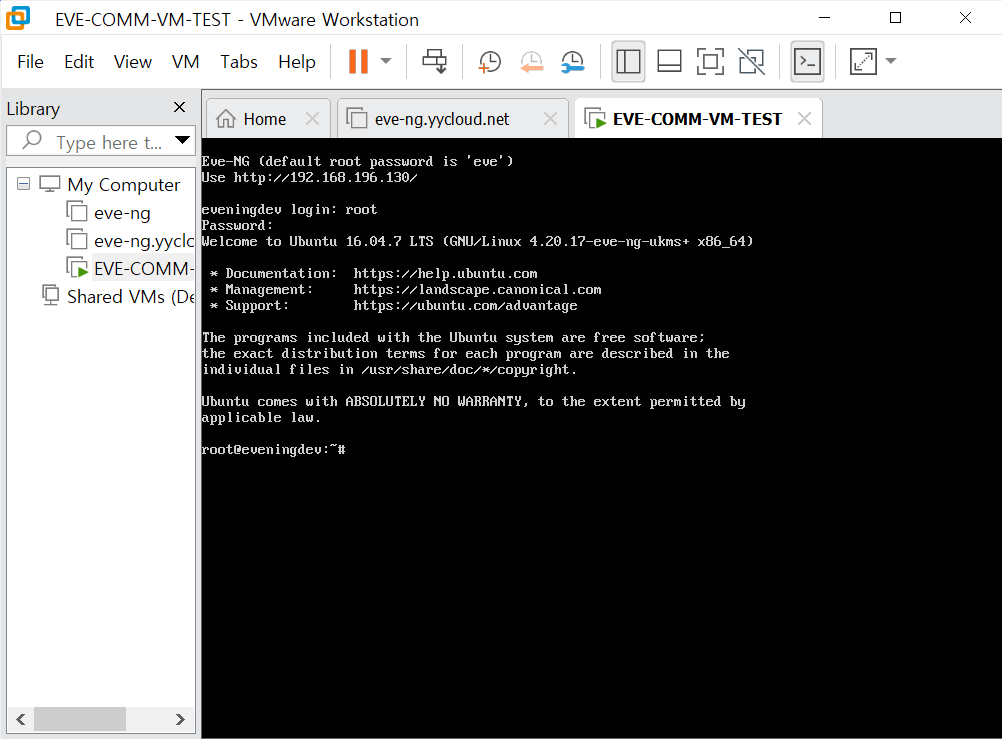

EVE-NG가 재부팅되면서 로그인 화면이 나올텐데

ID: root

PASSWORD: 설정한 PASSWORD

를 넣고 로그인해주세요 이렇게 로그인하고 나면 GUI에서 EVE-NG를 사용하실 수 있습니다



뒤에서 Xshell을 이용해 접속하기 위해 Firefox 브라우저를 열고

https://www.mozilla.org/ko/firefox/new/

Firefox 최신 버전 다운로드

없다면 이곳에서 다운로드 받아주세요

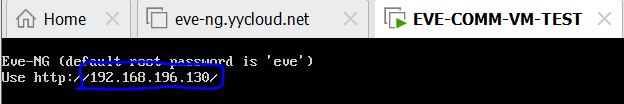

EVE-NG IP주소를 입력해주세요

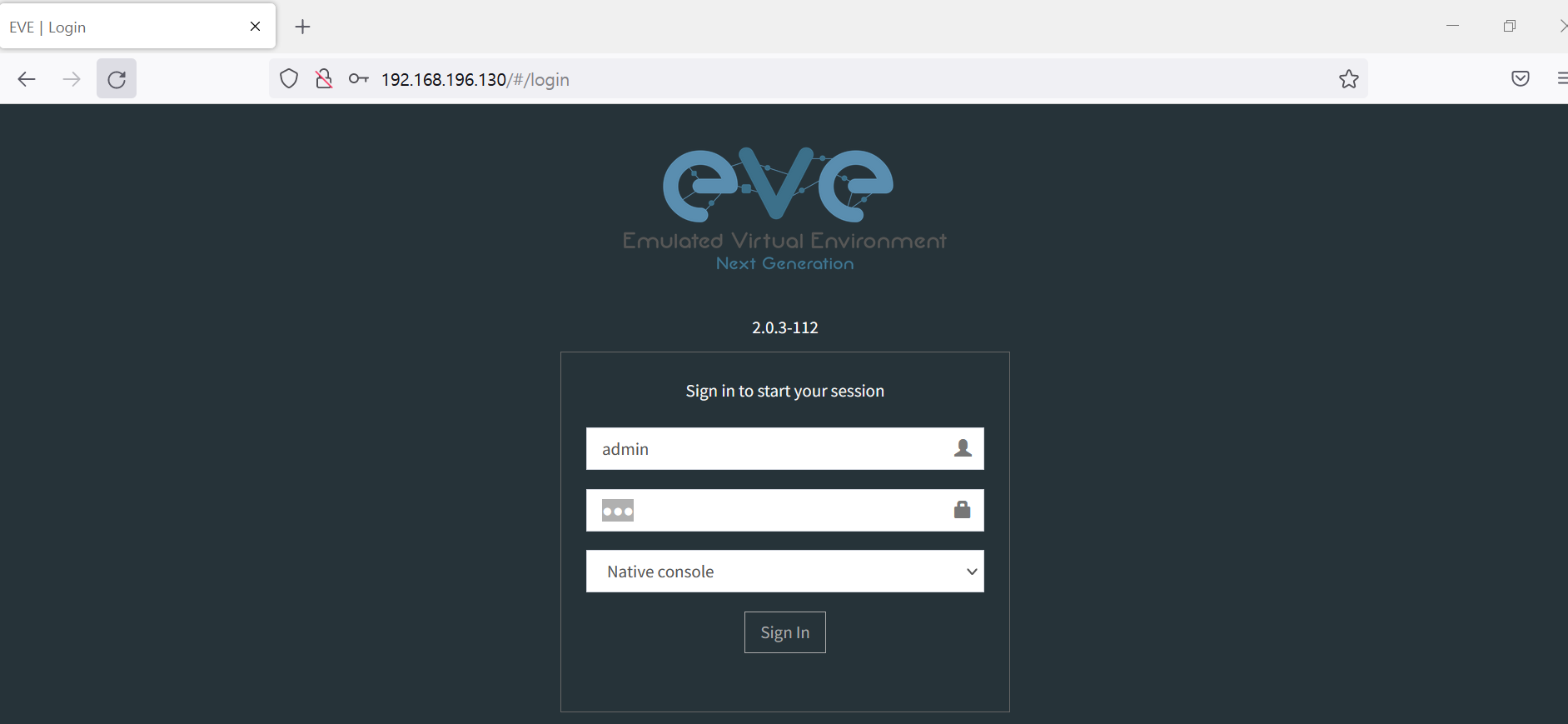

다음과 같은 EVE-NG GUI 화면이 나옵니다

기본 ID: admin

기본 PASSWORD: eve

로 설정되어 있으니 로그인해주세요

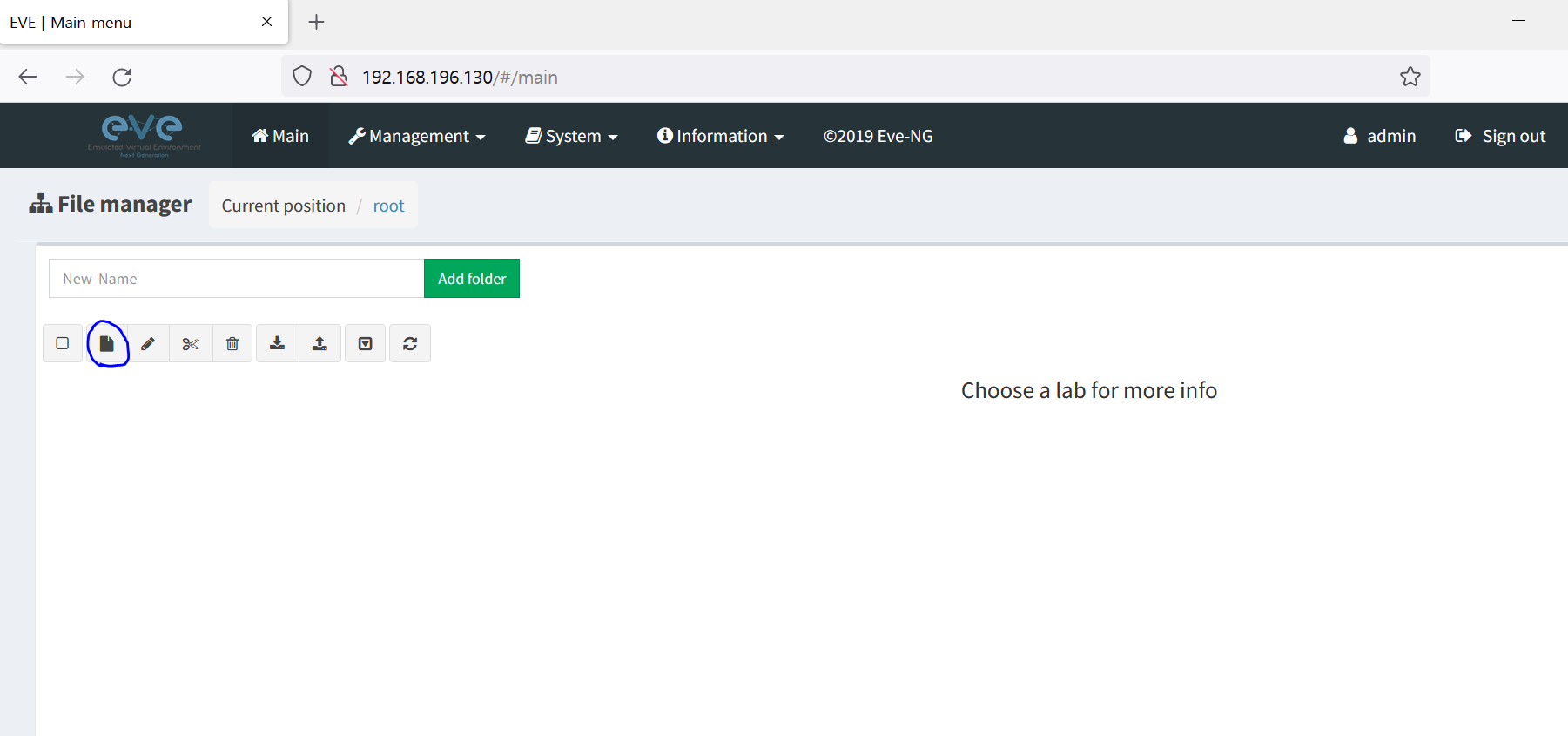

그러면 다음과 같이 File manager가 뜨고 LAB을 만들어 네트워크 시뮬레이션 실습을 진행할 수 있습니다

위에 표시된 곳을 클릭하여 LAB을 만들어줍니다



저는 다음과 같이

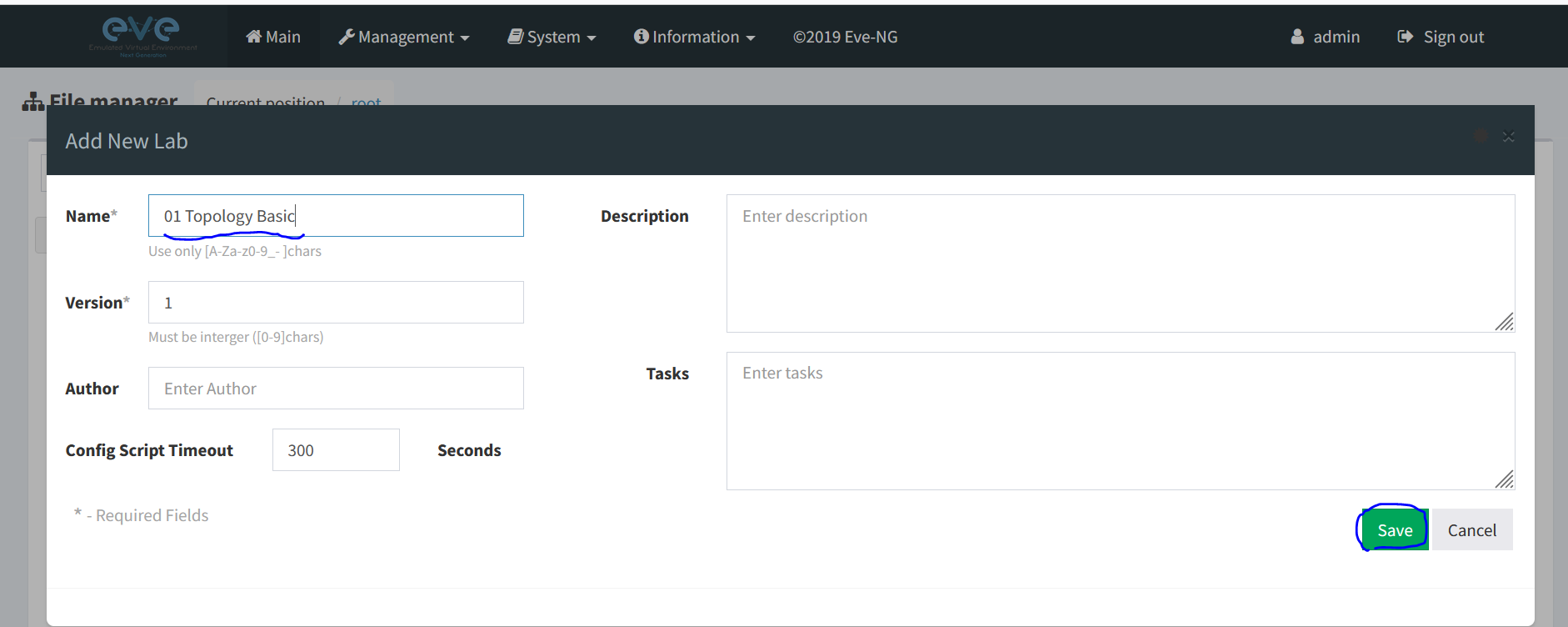

Lab 이름을 01 Topology Basic으로 주고 Save 하겠습니다

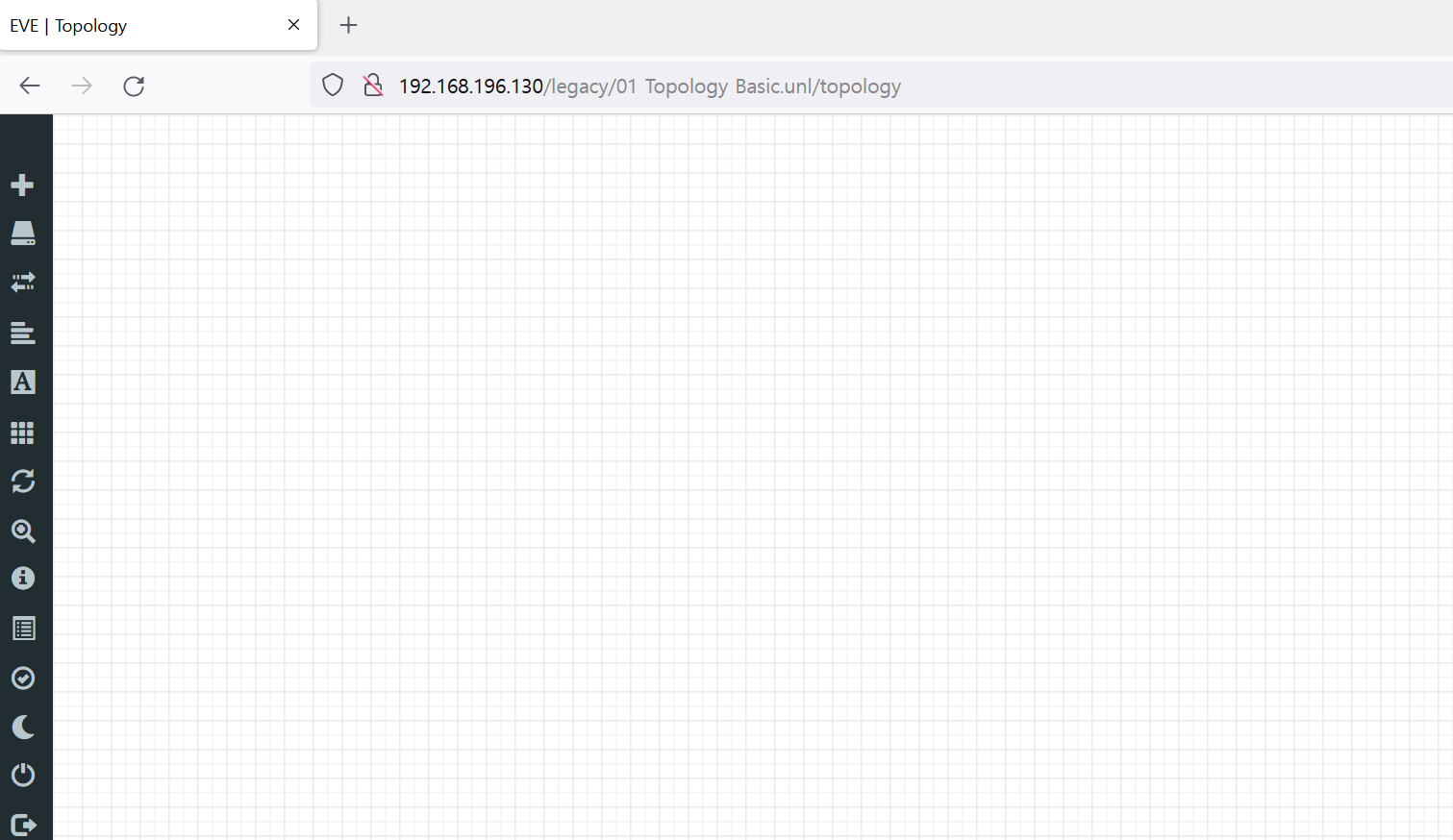

이러면 다음과 같이 네트워크 장비를 사지 않아도

가상의 네트워크 장비로 실제 네트워크를 구성하는 것처럼 실습을 진행하실 수 있습니다

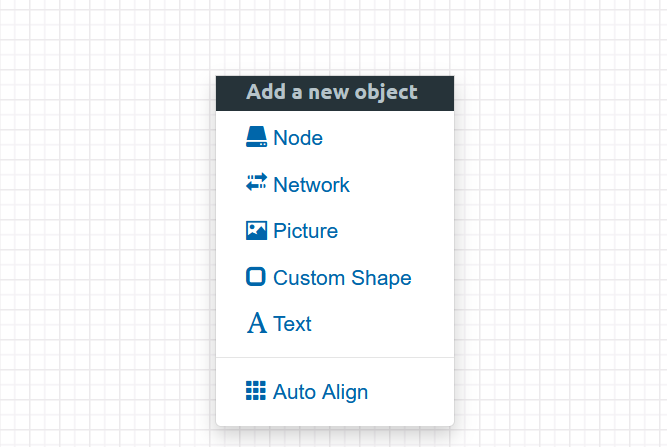

빈 공간에 우클릭해주세요

Node를 클릭하여 장치를 추가해주겠습니다

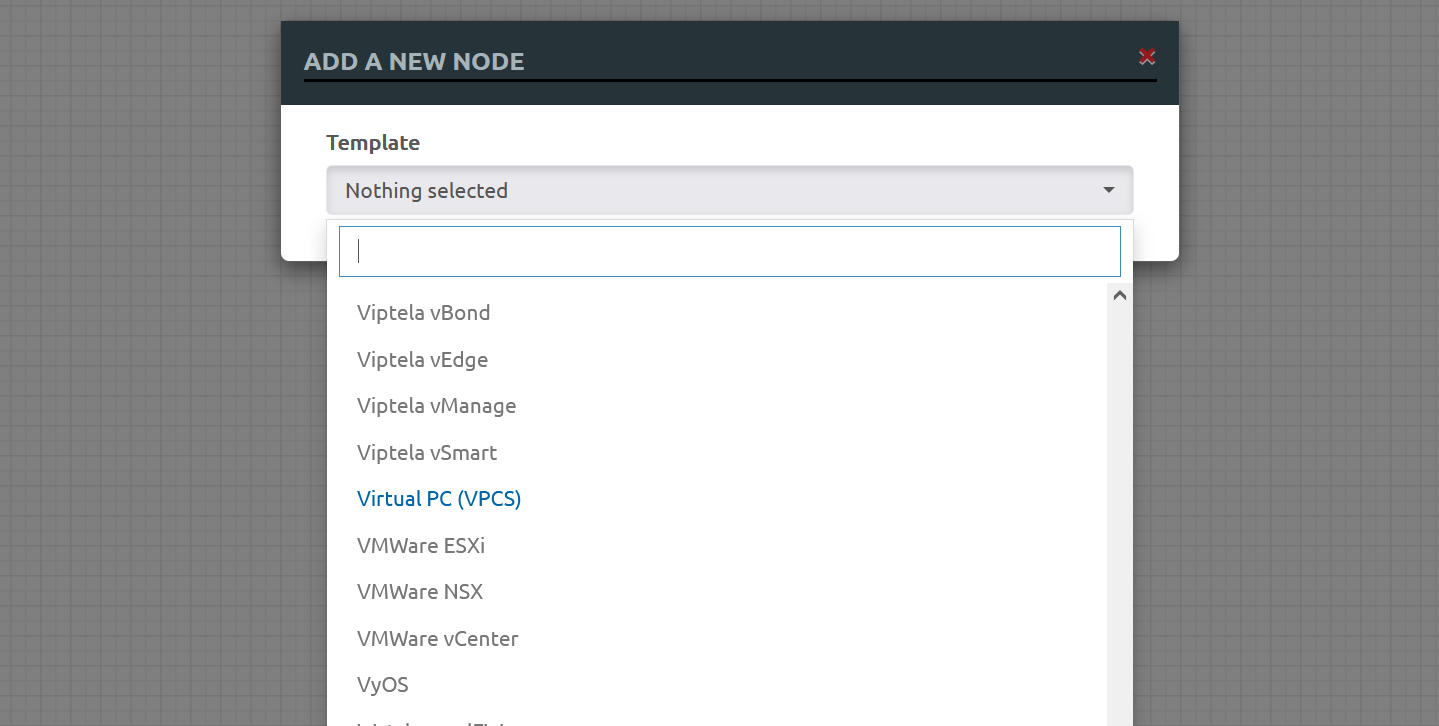

현재는 장비 이미지를 넣어주지 않아 Virtual PC (VPCS) 밖에 없습니다

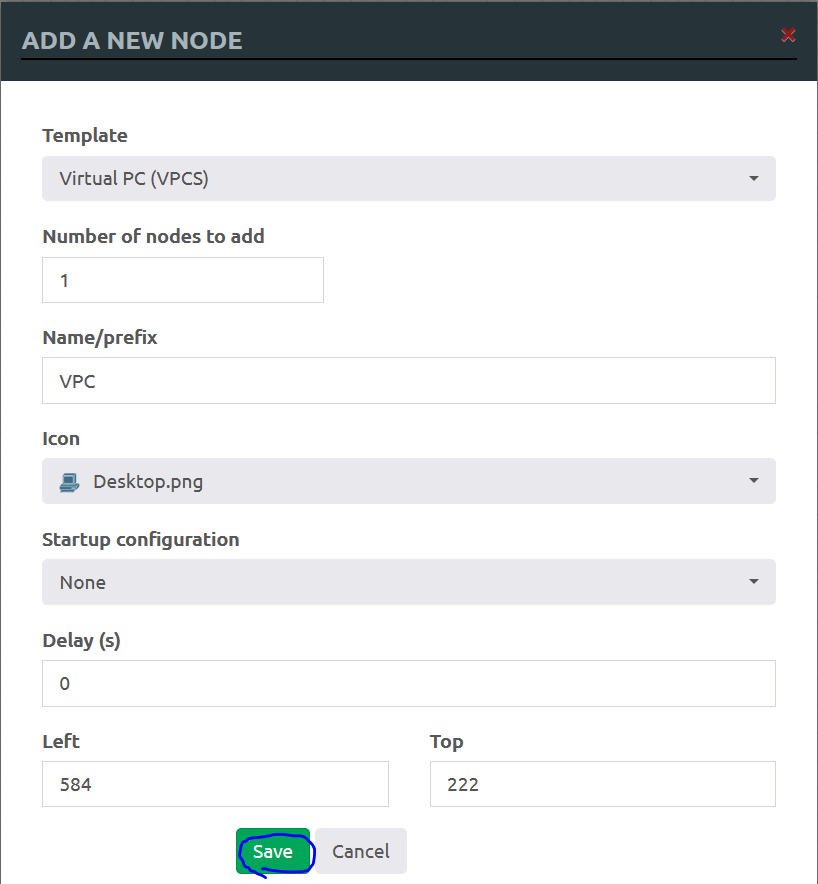

Save를 눌러주세요

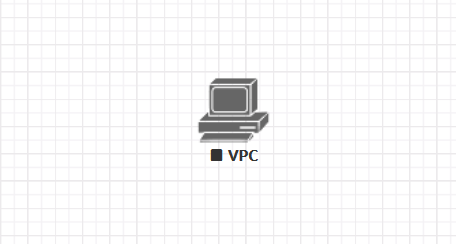

화면에 VPC(Virtual Persnal Computer) 한 대가 생성된 모습입니다

우클릭 후 Start를 누르면 동작시킬 수 있습니다



따로 FTP 소프트웨어를 이용하여 VMware에 있는 EVE-NG와 연결하여 이미지 파일을 올려주면

다른 네트워크 장비 역시 사용하실 수 있습니다

그 작업은 다음 포스팅에서 올리도록 하겠습니다



이번 시간에는 VMware Workstation에 EVE-NG를 설치하여 네트워크 시뮬레이션 환경을 만들어봤습니다

라우터나 스위치 같은 고가의 네트워크 장비를 개인이 구매하기 힘들기 때문에

이렇게 가상의 시뮬레이터를 이용해서 실제 네트워크 장비를 설정하는 것과 유사한 환경에서

네트워크를 시뮬레이션해볼 수 있습니다



다음 시간에는

알드라이브(FTP), XShell(Terminal), EVE-NG 장비 이미지 파일을 다운로드 받아 실습환경을 구축하도록 하겠습니다
