[네트워크] ACL(Access Control List)의 목적 및 기능 알아보기

안녕하세요!



이번 시간에는 컴퓨터 보안 내용 중 하나인 ACL(Access Control List)이 무엇인지 알아보겠습니다



ACL(Access Control List)이란?

- 컴퓨터 보안에서 액세스 제어 목록(ACL)은 시스템 리소스와 관련된 권한 목록이고, 방화벽을 구축하는 데 있어서 가장 중요한 요소이며 트래픽 필터링(Traffic Filtering)의 기능을 합니다.
- 허가(Permit)되지 않은 이용자가 라우터나 네트워크에 접근하려고 하는 것을 차단하고 출발지 주소(Source address), 목적지 주소(Destination address), 포트 번호(Port number), 프로토콜(Protocol)로 특정 패킷을 필터링할 수 있고 허가 및 거부할 수 있습니다.

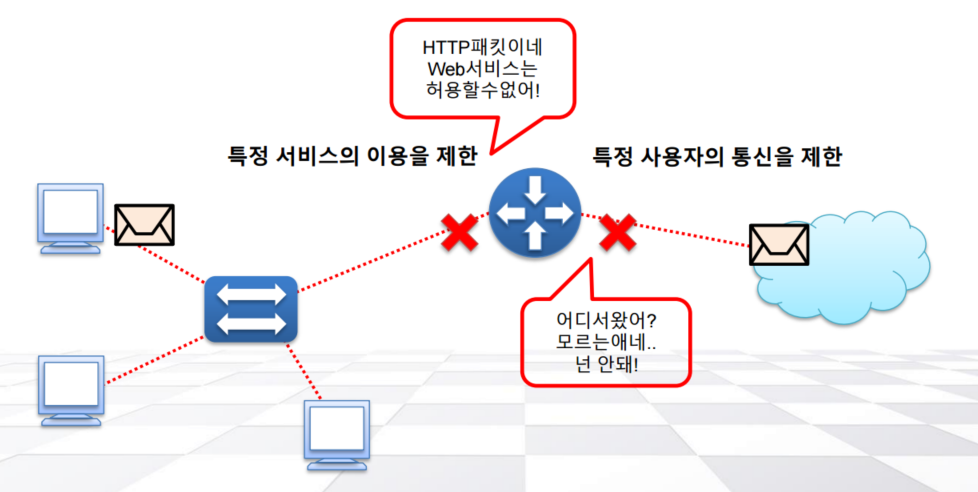

ACL(Access Control List)의 기능

1. 특정 사용자의 접근을 제한하고자 하는 경우
- 수신한 패킷의 출발지 주소를 확인하여 네트워크에 접근할 수 있는 사용자와 그렇지 않은 사용자의 구분을 해주기 위해서 사용한다.

2. 특정 서비스의 이용을 제한하고자 하는 경우
- Web 서비스를 막거나 Telnet의 사용을 제한하는 등, 네트워크 별로 제한하고자 하는 프로토콜의 종류를 표시하여 통신 패킷을 필터링할 수 있다.

3. 라우팅 경로의 조정이 필요한 경우
- Dynamic 방식을 사용하여 라우팅을 한 경우, 관리자가 원하는 대로 경로 조정이 되지 않은 경우에는 Access-list를 사용하여 추가적인 조정이 가능하다.



ACL(Access Control List) 타입

1. Standard : 출발지만 확인하는 기본 ACL
- 수신한 패킷의 내용 중 출발지 주소만 확인하여 필터링하는 방식
- 서비스나 특정 트래픽의 구분 없이 필터링하는 경우에 사용한다.
- 특정 네트워크의 범위를 지정하여 Object로 사용할 경우에도 쓰인다.

2. Extended : 여러 옵션을 확인하는 확장 ACL
- 출발지 / 목적지 주소, 프로토콜과 포트번호까지 확인하여 필터링하는 방식
- 특정 서비스나 트래픽의 구분을 통해 좀 더 상세한 필터링을 할 수 있다.

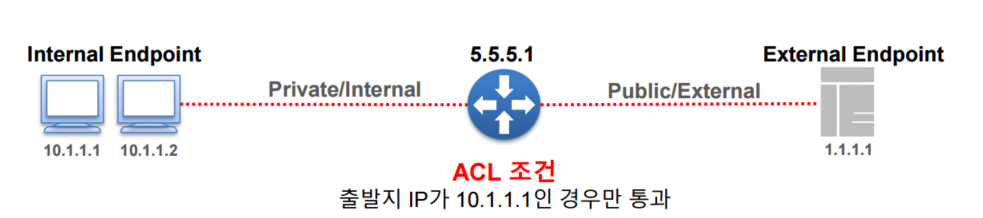

Standard Access-list 예시

ACL의 조건에서 출발지의 IP 주소가 10.1.1.1인 경우만 통과라면

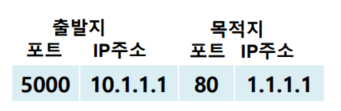

다음과 같이 출발지 IP 주소가 10.1.1.1인 경우라면 허가(Permit)이라 통과할 수 있지만

다음과 같이 출발지 IP 주소가 10.1.1.2인 경우라면 거부(Deny)라 통과할 수 없다

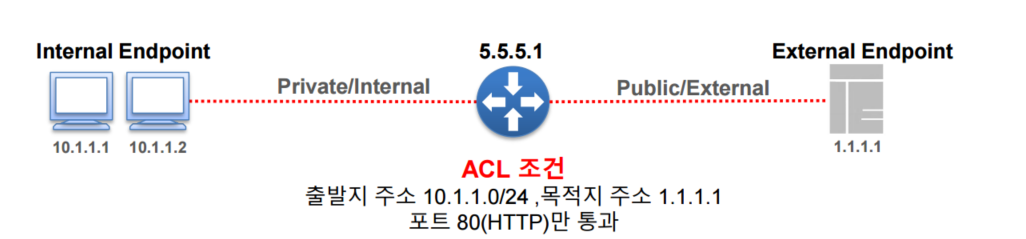

Extended Access-list 예시

ACL의 조건에서 출발지의 IP 주소가 10.1.1.0 네트워크,

목적지 IP 주소가 1.1.1.1, 포트 번호가 80(Http)인 경우 통과라면

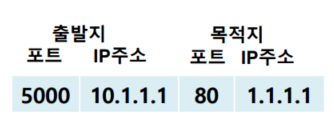

다음과 같이 10.1.1.0 네트워크의 출발지 IP 주소를 가지고 목적지 IP 주소가 1.1.1.1이면서

포트 번호가 80인 경우에는 통과할 수 있다

다음과 같은 패킷은 10.1.1.0의 네트워크의 출발지 IP 주소를 갖지만

목적지 IP 주소와 포트 번호가 다르기 때문에 거부(Deny)된다



Access List Making type

1. Numberic : 숫자를 사용하여 ACL 생성
- 리스트 번호를 지정하여 해당 액세스 리스트가 어떤 타입인지 결정
- Standard 방식의 경우, 기본: 1~99, 확장: 1300~1699를 사용
- Extended 방식의 경우, 기본: 100~199, 확장: 2000~2699를 사용
Ex) access-list 10 permit host 10.10.10.10
-> '10'번을 사용하여 Standard 타입인 것을 알 수 있다.

2. Named : 문자를 사용하여 ACL 생성
- 각 Access List에 고유한 이름을 지정
- List 생성 시 Standard, Extended 방식 중에 하나를 선택해 사용
Ex) ip access-list standard test
-> 'standard test'인 것을 보고 Standard 타입이면서 test라는 Named 형식인 것을 알 수 있다.

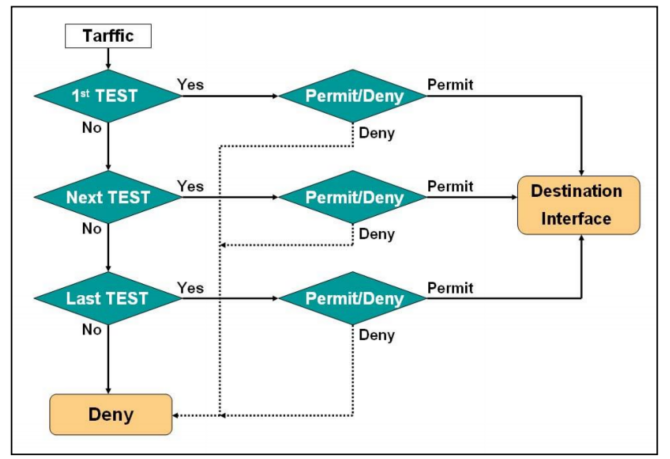

ACL First Match Rule

ACL 정책(Access-list policy)
- 패킷 필터링 시 Access-list의 정책의 위에서(우선순위가 높은)부터 비교를 하며, 패킷의 내용과 부합하는 정책이 발견되면 해당 정책에 의해 처리된다.
- ACL의 마지막 줄에는 모든 대상에 대한 차단(Deny) 정책이 기본적으로 생성되며, 그 어떠한 정책에도 부합하지 않는 패킷은 이 차단 정책에 의해 필터링된다.

Policy는 좁은 범위를 먼저 지정해주고 가장 상단에 위치한 정책이 우선순위가 높은 정책이 오고, 모든 대상에 대한 차단 정책이 Default로 설정되어 있다.

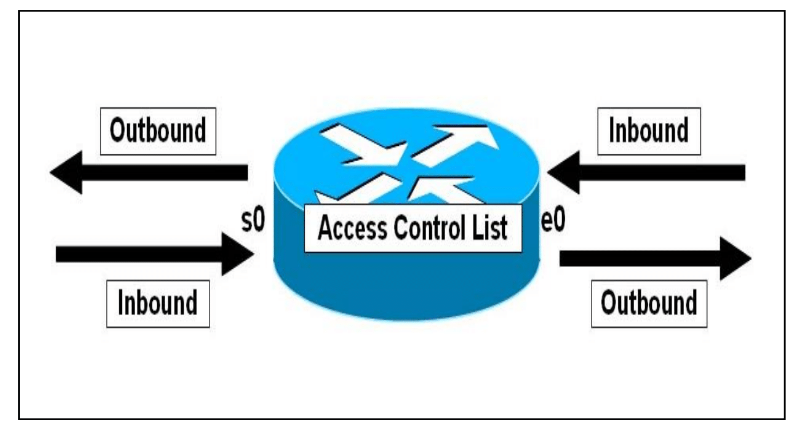

Inbound or Outbound

Access-list policy on interface
- Inbound는 패킷이 유입될 때 필터링하는 방식이다.
- Outbound는 패킷이 빠져나갈 때 필터링하는 방식이다.
- 포트에 정책 적용 시 Inbound와 Outbound의 방향은 라우터의 관점에서 따지게 된다.

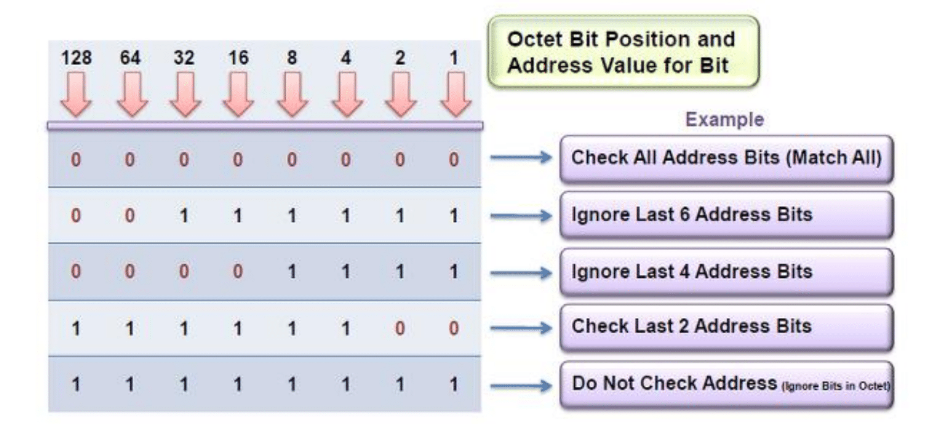

와일드카드 마스크(Wildcard Mask)

와일드카드 마스크(Wildcard-mask) 특징
- 와일드카드 마스크를 사용하면 원하는 특정 IP의 주소 혹은 네트워크 범위를 지정할 수 있다.
- 2진수 0과 1을 사용하여 표시하며, 고정(Match)시킬 특정 bit를 검사하기 위해 0을 사용한다.
- 예를 들어, 1.1.1.0/24 범위의 주소만 허용하고자 할 경우 반드시 매칭 되어야 할 첫 번째 옥텟부터 세 번째 옥텟까지 24bit를 0으로 표시하여 고정하고 나머지는 1을 사용하여 표시한다.
-> 따라서 1.1.1.0/24를 표현하기 위해 사용될 와일드카드 마스크는 0.0.0.255가 된다.

와일드카드 마스크로 IP 지정하는 방식
- IP address 뒤에 이어서 적어준다.
- Usage: IP-address Wildcard-mask

특정 호스트 IP 하나를 지정 (모든 bit를 검사)
- 32bit를 모두 검사하여 지정한 특정 호스트의 IP가 맞는지 확인하는 방식으로 모든 bit를 0으로 표시해준다.
- Ex) 192.168.2.2 0.0.0.0

특정 네트워크 주소 범위를 지정
- 네트워크 범위를 지정하기 위해 Net-ID로 사용된 부분을 고정하는 0으로 표시하고, 어떤 값이 와도 상관없는 Host-ID는 1로 표시한다.
- Ex) 172.16.0.0/16 >> 172.16.0.0 0.0.255.255

모든 IP를 지정 (모든 bit를 무시)
- 모든 주소(All IP address)라는 뜻으로 사용하기 위해 모든 bit를 1로 표시한다.
- Ex) 0.0.0.0 255.255.255.255



이번 시간에는 ACL(Access Control List)에 대해서 알아봤습니다

다음 시간에는 이번 시간에 알아본 ACL을 실제로 라우터 장비에 적용하여

ACL Configuration을 실습하도록 하겠습니다!



감사합니다!
